瞬態TVS二極管特性和選型技巧

一、瞬態TVS二極管特性

1、TVS管是在穩壓管工藝基礎上生產的，內部芯片為半導體硅材料，采用半導體工藝制成，可靠性高。

TVS管體積小、無損壞極限、響應速度快、瞬態功率大、漏電流低、箝位電壓易控制。

3、TVS管電壓精度高，擊穿電壓在百分之五上下的偏差。

4、工作電壓范圍從3.3v-600v，甚至更高。

5、TVS管在10/1000us波行下，瞬態功率可達200w到3000w，甚至更高。

6、TVS管封裝形式多樣化，集電通TVS管貼片封裝有 SOD-123、SMA、SMB、SMC、DO-218、SMD等；插件封裝有 DO-41、DO-15、DO-201、P-600 等。

言而簡之，TVS管獨有的特性，因而被應用于對電路元件要求較高的場合，如汽車電子、工業控制、照明、通信等行業，如DC電源線、RS485接口、PoE接口、通信電源、I/O 口等。

二、瞬態抑制二極管選型技巧

在瞬態抑制二極管采購過程中，最頭痛的莫過于TVS二極管選型這個問題。TVS管選型，沒有一定的理論知識和實踐經驗，根本無法下手。集電通有專業的工程師，經驗豐富，在TVS管的選型上有多年的經驗，不論是產品的性能與使用出現異常，都能及時的分析出問題的原因，提供解決辦法。以下是瞬態抑制二極管幾個選型需要注意的參數：

1.最高工作電壓

TVS管的截止電壓要大于被保護電路的最高工作電壓，同時還要綜合考慮被保護電路的工作電壓及后續電路的承受能力。

2.箝位電壓

TVS管箝位電壓要小于后級被保護電路最大可承受的瞬態安全電壓，大多數TVS管的箝位電壓與擊穿電壓及峰值脈沖電流都成正比。對于同一功率等級的TVS管，其擊穿電壓越高箝位電壓也就越高。

3.TVS 功率選型

TVS管額定瞬態功率要大于電路中可能會出現的最大瞬態浪涌功率，具體計算方法找集電通工程師咨詢、索取。

4.漏電流

在低功耗電路或高精度采集電路中，尤其要過關注漏電流情況。

5.結電容：對于同功率的TVS管，其電壓越低，電容值就越大，在一些通信線路中，要注意TVS管的結電容，不能影響電路正常工作。

6.封裝形式：TVS管封裝體積越小，功率也就小,具體還需要電子工程師根據電路設計、測試要求選擇合適封裝的TVS管。

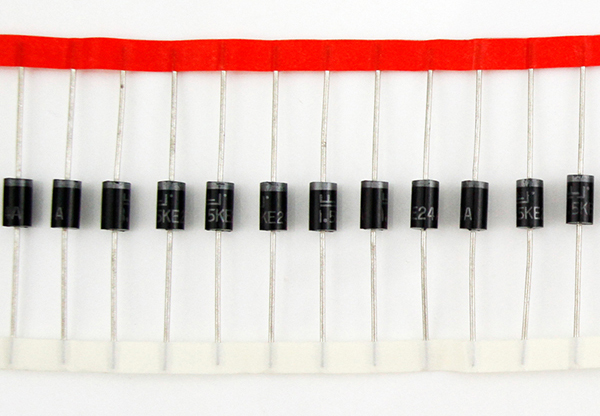

集電通是一家全方位的電路保護元器件生產廠家，也是一家專業的電路解決方案提供商，提供高品質產品的同時，還提供技術服務支持。目前供應的瞬態TVS二極管產品有：SMDJ系列、5.0SMDJ系列、P6SMB系列、1.5KE系列、P6KE系列、SMBJ系列、SMCJ系列、1.5SMC系列。
