ESD防靜電保護器件選型步驟



							2022-10-17 13:53:52
                              							 admin

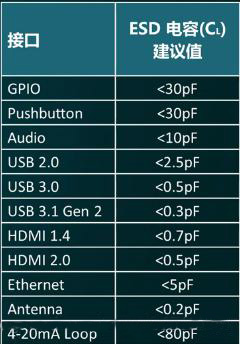

    在ESD器件選型時寄生電容可以根據應用接口選擇，如下圖：
JDTFUSE

ESD器件選型步驟：
1，計算接口信號幅值的范圍來確定ESD器件的工作電壓；
2，根據信號類型決定使用單向或者雙向ESD器件;
3，根據信號速率決定該接口能承受的最大寄生電容；
4，根據電路系統的最大承受電壓沖擊，選擇適合的鉗位電壓；
5，確保ESD器件可達到或超過IEC 61000-4-2 level4。

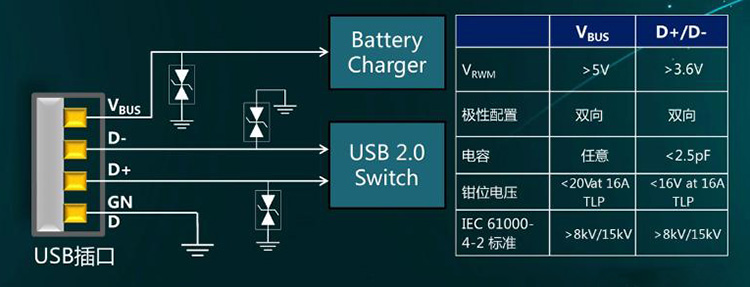

    例如USB2.0接口保護電路：
JDTFUSE
